新能源汽車行業
INTELLIGENT AI+3D VISION DETECTION SYSTEM
智能AI+3D視覺檢測系統
針對汽車鈑金件、焊接件實現在線檢測,利用高速3D相機對鈑金件、焊接件外觀及結構進行三維掃描,針對實時掃描的產品模型,通過3D點云圖像處理算法自動識別產品尺寸、形狀、類型、裝配質量、螺母有無、螺母規格等參數進行實時檢測。
檢測內容涵蓋∶類型、尺寸、孔徑、螺母有無、螺母類型、裝配質量等。
SYSTEM FEATURES
系統特點
TECHNICAL
PARAMETER
核心技術參數及功能描述
◆ 設備可針對工件進行NG檢測及測量其相應規格,如指定區域的螺母有無、孔洞有無及相應尺寸
◆ 設備檢測不良時,將不良點位信息編號在報表系統中體現及標注,并將圖像進行保存
◆ 設備具有防漏檢功能,在產品放入機器后,沒有檢測產品人工無法取出,需要通過特殊操作方可釋放產品出來
◆ 掃描效率∶0.8-3秒/區域,測試樣品實測效率每10點監測點 /30秒
◆ 掃描精度∶最高可達0.08MM
◆ 可定制化報表系統,支持檢測數量統計、各類良品率、NG報警、效率統計等
◆ 柔性化:設備程序可兼容客戶多種產品
◆ 定制化:可實現左右雙工位,并設置獨立模式
APPLICATION
AREA
應用領域
◆ 沖壓件有無檢測
◆ 焊接件尺寸檢測
◆ 螺母有無檢測
◆ 焊接質量檢測

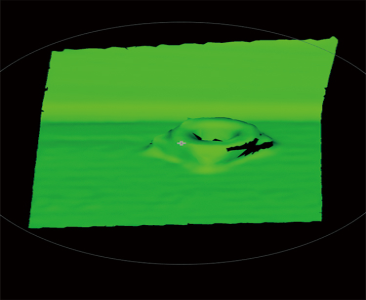

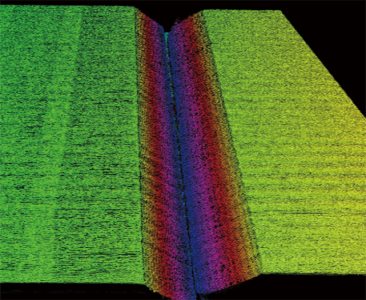

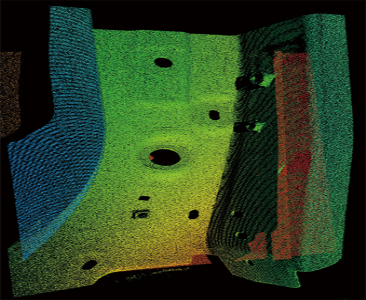

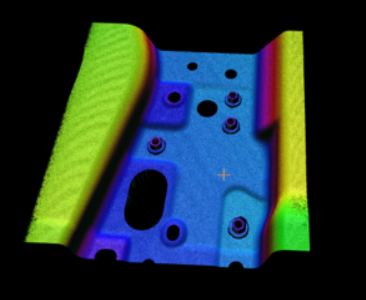

POINT CLOUD IMAGING EFFECT
點云成像效果

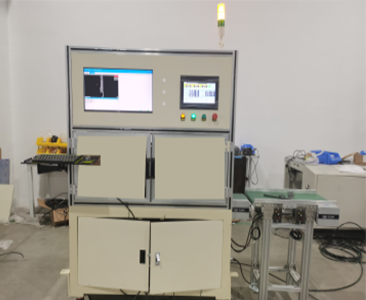

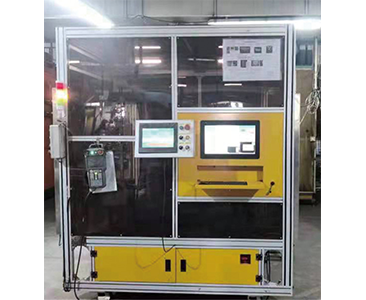

APPLICATIONS
應用案例
